鋼化玻璃在加工的時(shí)候，溫度是很重要的，鋼化時(shí)溫度的不合適的會(huì)對(duì)鋼化玻璃的質(zhì)量產(chǎn)生一系列的影響。玻璃鋼化時(shí)對(duì)溫度有什么要求呢？

鋼化時(shí)溫度的不合適的會(huì)對(duì)對(duì)鋼化玻璃的質(zhì)量產(chǎn)生影響，如玻璃碎塊過大、玻璃彎曲、玻璃輥道痕、玻璃下表面白道、玻璃表面麻點(diǎn)、玻璃在冷卻時(shí)的破碎等。如何使玻璃快速達(dá)到要求的溫度，在加熱的過程中我們要注意以下幾個(gè)方面：

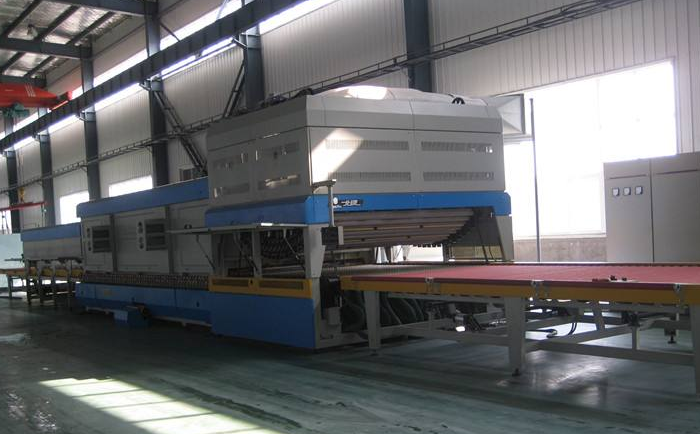

避免出電爐的超負(fù)荷現(xiàn)象，這里所說的電爐超負(fù)荷不是指電爐里玻璃占有的面積，而是指玻璃厚度，加熱溫度與加熱時(shí)間的關(guān)系，在正常的操作情況下，在電爐中央加熱元件的加熱區(qū)域內(nèi)，總有玻璃在吸熱，在電爐的這個(gè)區(qū)域內(nèi)一直有玻璃存在，如果電爐內(nèi)某個(gè)區(qū)域的熱消耗超過加熱效果，這個(gè)區(qū)域內(nèi)的溫度就開始下降，一直下降到溫度平衡為止，所以電爐一旦出現(xiàn)超負(fù)荷現(xiàn)象，就會(huì)引起玻璃在冷卻段的破碎。

厚度不同的玻璃要求的加加熱溫度就不同，要鋼化的玻璃越薄，加熱的溫度就要越高，玻璃越厚，加熱熱的溫度就越低，操作人員要明白電爐溫度與加熱時(shí)間的相互關(guān)系以及電爐溫度對(duì)厚薄不同的玻璃變化植，所以在鋼化玻璃工藝方面，不能明確指出哪種溫度設(shè)定最好，溫度的選擇在很在程度上決定于原片玻璃的質(zhì)量和操作人員所調(diào)整的工藝參數(shù)。

5mm-15mm厚度的玻璃鋼化溫度在680-720之間，在實(shí)際生產(chǎn)是，對(duì)加熱溫度的調(diào)整，主要通過對(duì)加熱時(shí)間的調(diào)整來實(shí)現(xiàn)對(duì)加熱溫度的控制，加熱時(shí)間的基本的計(jì)算方法每一名操作人員都應(yīng)當(dāng)掌握，基本的計(jì)算方法時(shí)每毫米厚度的玻璃約為40秒至50秒，如果玻璃上有鉆孔、開洞、開槽，加熱時(shí)間要在此的基礎(chǔ)之上增加1.5-2.5％，另外，玻璃的板面越大，加熱的時(shí)間應(yīng)相對(duì)應(yīng)的長(zhǎng)一些，反之，相應(yīng)的減少。

相關(guān)閱讀：鋼化玻璃與半鋼化玻璃有何不同?
