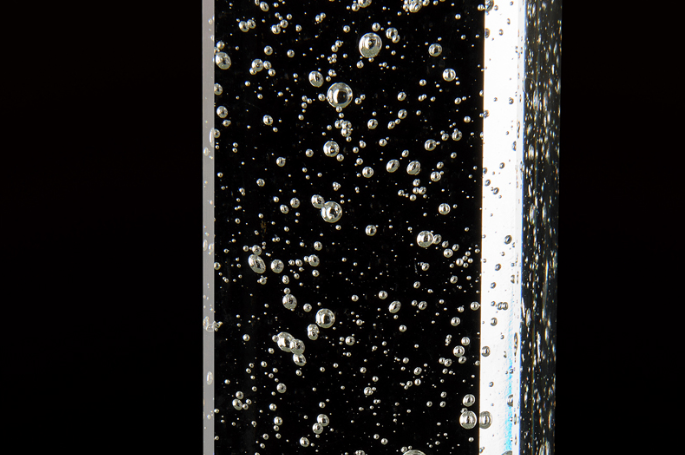

玻璃氣泡有圓形、橢圓形、線(xiàn)狀和點(diǎn)狀等。是玻璃的一種缺陷。在玻璃物品的生產(chǎn)過(guò)程中，因?yàn)楣に嚨脑蚨a(chǎn)生，并非次品。氣泡是在玻璃在成形時(shí)，由于受到工藝的影響，不可避免的會(huì)出現(xiàn)氣泡和結(jié)石等瑕疵。那么玻璃氣泡產(chǎn)生的原因是什么？又如何去除呢？


玻璃氣泡產(chǎn)生的原因主要有：熔化溫度低，熔化不良，配合料中芒硝顆粒過(guò)大，或煤粉加入量不足，玻璃液與耐火材料接觸等。熔化澄清氣泡：即因原料、熔化、燃料、燃燒系統(tǒng)不穩(wěn)定造成的氣泡。非熔化澄清氣泡:即因磚材質(zhì)量、硝類(lèi)冷凝物及冷卻設(shè)備引起的氣泡。

玻璃氣泡的類(lèi)型在一般的玻璃中分三類(lèi)。

第一類(lèi)是澄清氣泡，是在初熔及澄清之后殘余在玻璃中的氣泡；

第二類(lèi)是再生氣泡(即二次氣泡)，是玻璃熔體中大體已不存在氣泡，但在某一時(shí)間又從玻璃中析出所分解的氣體而形成的氣泡；

第三類(lèi)氣泡中是些夾雜的氣態(tài)、液態(tài)或固體異物，它們是空氣泡、工作氣泡、鐵質(zhì)氣泡、污染氣泡等。值得眾多企業(yè)注意的是第三類(lèi)氣泡，在生產(chǎn)中由于工藝操作不規(guī)范，往往人為地制造了氣泡。


玻璃產(chǎn)生氣泡了如何去除：

1、鼓泡，常見(jiàn)于大型平板玻璃窯。用金屬管或陶瓷館從玻璃熔化池底部吹出大氣泡。大氣泡在上浮過(guò)程中可以帶走或消除小氣泡。

2、攪拌，玻璃熔制過(guò)程中采用機(jī)械攪拌，幫助排除氣泡。

3、熔制時(shí)加入澄清劑，如三氧化二銻。

4、控制生產(chǎn)工藝，減少二次氣泡的產(chǎn)生。（溶解在玻璃液中的氣體，在溫度降低時(shí)再次析出的氣泡稱(chēng)為二次氣泡。

5、調(diào)整玻璃組分，降低玻璃液的粘度。

6、延長(zhǎng)玻璃均化時(shí)間。（要控制好時(shí)間，否則玻璃液中堿性物質(zhì)揮發(fā)嚴(yán)重，玻璃粘度會(huì)增大。

7、選擇合適的原材料狀態(tài)，比如顆粒度的大小。過(guò)細(xì)的難熔粉料易產(chǎn)生大量微小氣泡。但顆粒度太大會(huì)造成熔制困難，比如三氧化二鋁顆粒如果太大，如果未熔解完，就會(huì)產(chǎn)生結(jié)石。

東莞智聯(lián)光電科技是一家專(zhuān)業(yè)從事玻璃深加工的現(xiàn)代化企業(yè)，玻璃切割都是采用激光切割，保證玻璃質(zhì)量同時(shí)也保障了產(chǎn)量，公司月產(chǎn)量達(dá)400萬(wàn)片以上。可根據(jù)客戶(hù)提供樣板或者圖紙要求加工制作，品種多，價(jià)格低質(zhì)量保證。熱誠(chéng)歡迎各界朋友前來(lái)參觀、考察、洽談業(yè)務(wù)。

相關(guān)閱讀：玻璃有哪些分類(lèi)?如何檢測(cè)玻璃質(zhì)量的好壞?
